Logus 90

Leyenda
  • T - Tecla, Tapa o Marco;

  • BR - Blanco;

  • MF - Marfil;

  • GE - Hielo;

  • PE - Perla;

  • AL - Aluminio;

  • IS - Gris;

  • PM - Negro;

  • DU - Dorado.

Mecanismos de Mando mec21

Teclas / Tapas

  Designación Ref.ª Color
    Ref.ª Color
Interruptor Unipolar

Interruptor Unipolar

10AX - 250V~

21011

-

Ver Teclas / Tapas
Tecla Simple

Tecla Simple

90601 T

BR MF GE PE AL IS PM DU

Interruptor Luminoso

Interruptor Luminoso

10AX - 250V~
- Para el encendido de lámparas de bajo consumo, recomendamos la utilización de condensadores de 0,15μF 275V~ conectados en paralelo con la carga, para evitar que las lámparas destellen cuando el contacto se encuentre abierto.
- Disponible LED de sustitución.

21012

-

Ver Teclas / Tapas
Tecla para Mecanismo Luminoso o con Piloto de Señalización

Tecla para Mecanismo Luminoso o con Piloto de Señalización

90602 T

BR MF GE PE AL IS PM DU

Interruptor con Piloto de Señalización

Interruptor con Piloto de Señalización

10AX - 250V~
- Disponible LED de sustitución.

21013

-

Ver Teclas / Tapas
Tecla para Mecanismo Luminoso o con Piloto de Señalización  con Símbolo de Luz

Tecla para Mecanismo Luminoso o con Piloto de Señalización con Símbolo de Luz

90797 T

BR MF GE PE AL IS PM DU

Interruptor Bipolar

Interruptor Bipolar

10AX - 250V~

21021

-

Ver Teclas / Tapas
Tecla Simple

Tecla Simple

90601 T

BR MF GE PE AL IS PM DU

Tecla para Interruptor Bipolar

Tecla para Interruptor Bipolar

90608 T

BR MF GE PE AL IS PM DU

Interruptor Bipolar con Piloto de Señalización

Interruptor Bipolar con Piloto de Señalización

10AX - 250V~
- Disponible LED de sustitución.

21023

-

Ver Teclas / Tapas
Tecla para Mecanismo Luminoso o con Piloto de Señalización

Tecla para Mecanismo Luminoso o con Piloto de Señalización

90602 T

BR MF GE PE AL IS PM DU

Tecla para Mecanismo Luminoso o con Piloto de Señalización  con Símbolo de Luz

Tecla para Mecanismo Luminoso o con Piloto de Señalización con Símbolo de Luz

90797 T

BR MF GE PE AL IS PM DU

Tecla para Mecanismo Luminoso o señal

Tecla para Mecanismo Luminoso o señal

“HEIZUNG NOTSCHALTER”

90798 T

BR MF GE PE AL IS PM DU

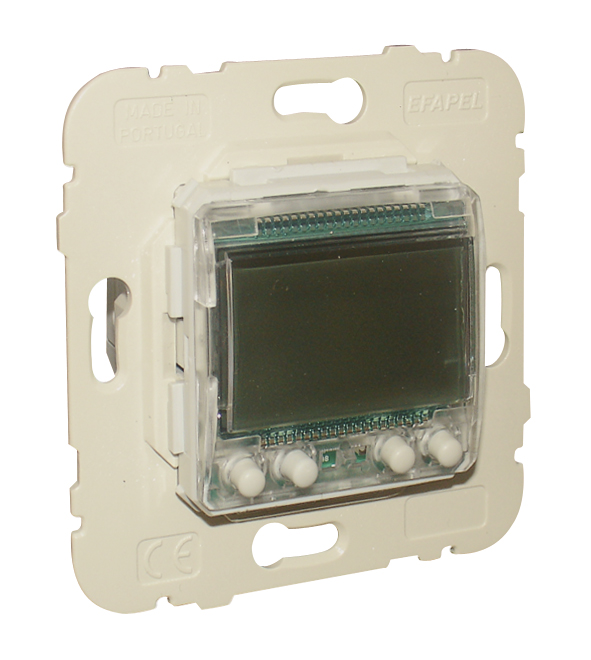

 Interruptor Horario Digital de 1 Circuito

Interruptor Horario Digital de 1 Circuito

- Alimentación:230V~ - 50/60Hz.
- Poder de corte: 16A.
- Tipo de salidas: ON, OFF y PULSO.

eco

21041

-

Ver Teclas / Tapas
Tapa para Interruptor Horario Digital de 1 Circuito

Tapa para Interruptor Horario Digital de 1 Circuito

90743 T

BR MF GE PE AL IS PM DU

Interruptor Horario Digital de 2 Circuitos

Interruptor Horario Digital de 2 Circuitos

- Alimentación: 230V~ - 50/60Hz.
- Poder de corte: 6A + 6A.
- Tipo de salidas: ON, OFF y PULSO.

eco

21042

-

Ver Teclas / Tapas
Tapa para Interruptor Horario Digital de 2 Circuitos

Tapa para Interruptor Horario Digital de 2 Circuitos

90744 T

BR MF GE PE AL IS PM DU

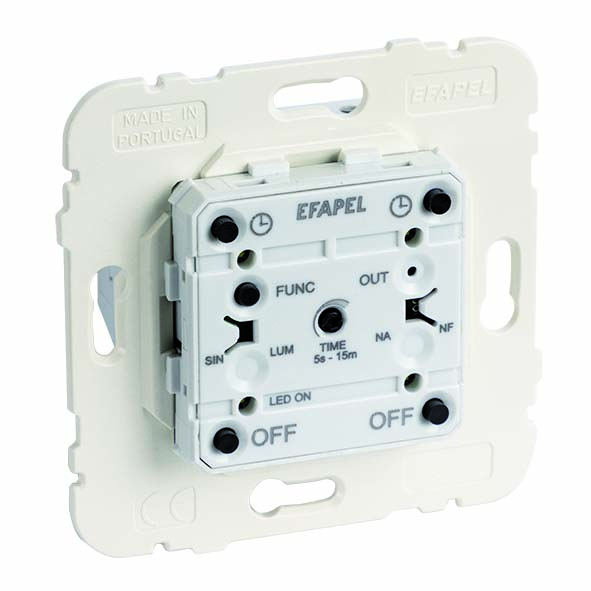

Interruptor Temporizado

Interruptor Temporizado

16A - 100-240V~ - 50/60Hz

eco

21040

-

Ver Teclas / Tapas
Tecla para Interruptor Temporizado

Tecla para Interruptor Temporizado

90745 T

BR MF GE PE AL IS PM DU

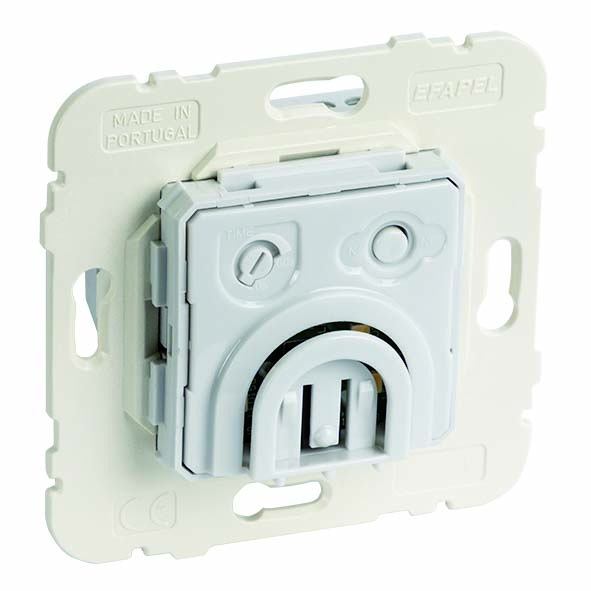

Interruptor para Tarjeta Card-System Temporizado

Interruptor para Tarjeta Card-System Temporizado

16A - 100-240V~ - 50/60Hz

eco

21033

-

Ver Teclas / Tapas
Tapa para Interruptor para Tarjeta Temporizado

Tapa para Interruptor para Tarjeta Temporizado

90733 T

BR MF GE PE AL IS PM DU

Interruptor para Tarjeta Card-system

Interruptor para Tarjeta Card-system

10AX - 250V~
- Funcionamiento como interruptor luminoso.
- Funcionamiento como conmutador (NA+NC).
- Para tarjetas tipo crédito (Ref.a 21999).
- Para el encendido de lámparas de bajo consumo, recomendamos la utilización de condensadores de 0,15μF 275V~ conectados en paralelo con la carga, para evitar que las lámparas destellen cuando el contacto se encuentre abierto.
- Conexión tuerca tornillo.
- Disponible LED de sustitución.

eco

21031

-

Ver Teclas / Tapas
Tapa para Interruptor para Tarjeta Card-system

Tapa para Interruptor para Tarjeta Card-system

90731 T

BR MF GE PE AL IS PM DU

Doble Interruptor

Doble Interruptor

10AX - 250V~

21061

-

Ver Teclas / Tapas
Tecla Doble

Tecla Doble

90611 T

BR MF GE PE AL IS PM DU

Doble Interruptor Luminoso

Doble Interruptor Luminoso

10AX - 250V~
- Funcionamiento como doble interruptor luminoso.
„- Para el encendido de lámparas de bajo consumo, recomendamos la utilización de condensadores de 0,15μF 275V~ conectados en paralelo con la carga, para evitar que las lámparas destellen cuando el contacto se encuentre abierto.

21066

-

Ver Teclas / Tapas
Tecla para Mecanismo Doble Función Luminoso

Tecla para Mecanismo Doble Función Luminoso

90615 T

BR MF GE PE AL IS PM DU

Doble Interruptor con Piloto de Señalización

Doble Interruptor con Piloto de Señalización

10AX - 250V~
- Funcionamiento como doble interruptor luminoso.

21067

-

Ver Teclas / Tapas
Tecla para Mecanismo Doble Función Luminoso

Tecla para Mecanismo Doble Función Luminoso

90615 T

BR MF GE PE AL IS PM DU

Triple Interruptor

Triple Interruptor

16AX - 250V~
- Conexión tuerca tornillo.

21088

-

Ver Teclas / Tapas
Tecla Triple

Tecla Triple

90661 T

BR MF GE PE AL IS PM DU

Conmutador

Conmutador

10AX - 250V~

21071

-

Ver Teclas / Tapas
Tecla Simple

Tecla Simple

90601 T

BR MF GE PE AL IS PM DU

Tecla Simple con dos Símbolos Ventilador

Tecla Simple con dos Símbolos Ventilador

90609 T

BR MF GE PE AL IS PM DU

Conmutador Luminoso

Conmutador Luminoso

10AX - 250V~
- Para el encendido de lámparas de bajo consumo, recomendamos la utilización de condensadores de 0,15μF 275V~ conectados en paralelo con la carga, para evitar que las lámparas destellen cuando el contacto se encuentre abierto.
- Disponible LED de sustitución.

21072

-

Conmutador con Piloto de Señalización

Conmutador con Piloto de Señalización

10AX - 250V~
- Disponible LED de sustitución.

21073

-

Ver Teclas / Tapas
Tecla para Mecanismo Luminoso o con Piloto de Señalización

Tecla para Mecanismo Luminoso o con Piloto de Señalización

90602 T

BR MF GE PE AL IS PM DU

Ver Teclas / Tapas
Tecla Simple

Tecla Simple

90601 T

BR MF GE PE AL IS PM DU

Tecla Simple con dos Símbolos Ventilador

Tecla Simple con dos Símbolos Ventilador

90609 T

BR MF GE PE AL IS PM DU

Doble Conmutador

Doble Conmutador

10AX - 250V~

21101

-

Ver Teclas / Tapas
Tecla Doble

Tecla Doble

90611 T

BR MF GE PE AL IS PM DU

Tecla Doble para Conmutador Ventilador

Tecla Doble para Conmutador Ventilador

90616 T

BR MF GE PE AL IS PM DU

Doble Conmutador Luminoso

Doble Conmutador Luminoso

10AX - 250V~
- Para el encendido de lámparas de bajo consumo, recomendamos la utilización de condensadores de 0,15μF 275V~ conectados en paralelo con la carga, para evitar que las lámparas destellen cuando el contacto se encuentre abierto.

21202

-

Doble Conmutador con Piloto de Señalización

Doble Conmutador con Piloto de Señalización

10AX - 250V~

21203

-

Ver Teclas / Tapas
Tecla para Mecanismo Doble Función Luminoso

Tecla para Mecanismo Doble Función Luminoso

90615 T

BR MF GE PE AL IS PM DU

Conmutador de Cruce

Conmutador de Cruce

10AX - 250V~

21051

-

Ver Teclas / Tapas
Tecla Simple

Tecla Simple

90601 T

BR MF GE PE AL IS PM DU

Doble Conmutador de Cruce

Doble Conmutador de Cruce

10AX - 250V~

21204

-

Ver Teclas / Tapas
Teclas para Mecanismo de Doble Función

Teclas para Mecanismo de Doble Función

90614 T

BR MF GE PE AL IS PM DU

Conmutador de Cruce Luminoso

Conmutador de Cruce Luminoso

10AX - 250V~
- Para el encendido de lámparas de bajo consumo, recomendamos la utilización de condensadores de 0,15μF 275V~ conectados en paralelo con la carga, para evitar que las lámparas destellen cuando el contacto se encuentre abierto.
- Disponible LED de sustitución.

21052

-

Ver Teclas / Tapas
Tecla para Mecanismo Luminoso o con Piloto de Señalización

Tecla para Mecanismo Luminoso o con Piloto de Señalización

90602 T

BR MF GE PE AL IS PM DU

Doble Conmutador de Cruce Luminoso

Doble Conmutador de Cruce Luminoso

10AX - 250V~
- Para el encendido de lámparas de bajo consumo, recomendamos la utilización de condensadores de 0,15μF 275V~ conectados en paralelo con la carga, para evitar que las lámparas destellen cuando el contacto se encuentre abierto.

21205

-

Ver Teclas / Tapas
Tecla para Mecanismo Doble Función Luminoso

Tecla para Mecanismo Doble Función Luminoso

90615 T

BR MF GE PE AL IS PM DU

Pulsador

Pulsador

10A - 250V~

21151

-

Pulsador (NA+NC)

Pulsador (NA+NC)

10A - 250V~

21150

-

Ver Teclas / Tapas
Tecla Simple

Tecla Simple

90601 T

BR MF GE PE AL IS PM DU

Tecla con Símbolo de Llave

Tecla con Símbolo de Llave

90604 T

BR MF GE PE AL IS PM DU

Tecla con Símbolo de Campana

Tecla con Símbolo de Campana

90605 T

BR MF GE PE AL IS PM DU

Tecla con Símbolo de Asistenta

Tecla con Símbolo de Asistenta

90606 T

BR MF GE PE AL IS PM DU

Tecla con Símbolo de Luz

Tecla con Símbolo de Luz

90607 T

BR MF GE PE AL IS PM DU

Pulsador Luminoso de 250V~

Pulsador Luminoso de 250V~

10A - 250V~
- Disponible LED de sustitución.

21152

-

Pulsador Luminoso de 12V

Pulsador Luminoso de 12V

6A - 12V
- Disponible LED de sustitución.

21162

-

Pulsador con Independiente

Pulsador con Independiente

10A - 250V~
- Disponible LED de sustitución.

21153

-

Ver Teclas / Tapas
Tecla para Mecanismo Luminoso o con Piloto de Señalización

Tecla para Mecanismo Luminoso o con Piloto de Señalización

90602 T

BR MF GE PE AL IS PM DU

Tecla para Mecanismo Luminoso o con Piloto de Señalización con Símbolo de Llave

Tecla para Mecanismo Luminoso o con Piloto de Señalización con Símbolo de Llave

90794 T

BR MF GE PE AL IS PM DU

Tecla para Mecanismo Luminoso o con Piloto de Señalización  con Símbolo de Campana

Tecla para Mecanismo Luminoso o con Piloto de Señalización con Símbolo de Campana

90795 T

BR MF GE PE AL IS PM DU

Tecla para Mecanismo Luminoso o con Piloto de Señalización  con Símbolo de Asistenta

Tecla para Mecanismo Luminoso o con Piloto de Señalización con Símbolo de Asistenta

90796 T

BR MF GE PE AL IS PM DU

Tecla para Mecanismo Luminoso o con Piloto de Señalización  con Símbolo de Luz

Tecla para Mecanismo Luminoso o con Piloto de Señalización con Símbolo de Luz

90797 T

BR MF GE PE AL IS PM DU

Pulsador con Luminoso para Tecla Porta-rótulos de 250V~

Pulsador con Luminoso para Tecla Porta-rótulos de 250V~

10A - 250V~

21155

-

Pulsador con Luminoso para Tecla Porta-rótulos de 12V

Pulsador con Luminoso para Tecla Porta-rótulos de 12V

6A - 12V

21165

-

Ver Teclas / Tapas
Tecla con Porta-rótulos

Tecla con Porta-rótulos

90603 T

BR MF GE PE AL IS PM DU

Doble Pulsador

Doble Pulsador

10A - 250V~

21156

-

Doble Pulsador (2NA+2NC)

Doble Pulsador (2NA+2NC)

10A - 250V~

21154

-

Pulsador / Conmutador

Pulsador / Conmutador

10A - 250V~

21159

-

Conmutador / Pulsador

Conmutador / Pulsador

10AX - 250V~

21158

-

Ver Teclas / Tapas
Tecla Doble

Tecla Doble

90611 T

BR MF GE PE AL IS PM DU

Doble Pulsador Luminoso 250V~

Doble Pulsador Luminoso 250V~

10A - 250V~
- Para el encendido de lámparas de bajo consumo, recomendamos la utilización de condensadores de 0,15μF 275V~ conectados en paralelo con la carga, para evitar que las lámparas destellen cuando el contacto se encuentre abierto.

21206

-

Doble Pulsador Luminoso 12V

Doble Pulsador Luminoso 12V

6A - 12V

21207

-

Conmutador Luminoso / Pulsador Luminoso

Conmutador Luminoso / Pulsador Luminoso

10AX - 250V~
- Para el encendido de lámparas de bajo consumo, recomendamos la utilización de condensadores de 0,15μF 275V~ conectados en paralelo con la carga, para evitar que las lámparas destellen cuando el contacto se encuentre abierto.

21208

-

Pulsador Luminoso / Conmutador Luminoso

Pulsador Luminoso / Conmutador Luminoso

10AX - 250V~
- Para el encendido de lámparas de bajo consumo, recomendamos la utilización de condensadores de 0,15μF 275V~ conectados en paralelo con la carga, para evitar que las lámparas destellen cuando el contacto se encuentre abierto.

21209

-

Ver Teclas / Tapas
Tecla para Mecanismo Doble Función Luminoso

Tecla para Mecanismo Doble Función Luminoso

90615 T

BR MF GE PE AL IS PM DU

Pulsador Cuádruple (Muy Baja Tensión)

Pulsador Cuádruple (Muy Baja Tensión)

12V – 50mA / 32V - 18mA

21164

-

Ver Teclas / Tapas
Tecla Cuádruple

Tecla Cuádruple

90600 T

BR MF GE PE AL IS PM DU

Interruptor Rotativo

Interruptor Rotativo

10 AX - 250 V~

21306

-

Ver Teclas / Tapas
Tapa para Interruptor Rotativo (ON/OFF)

Tapa para Interruptor Rotativo (ON/OFF)

90762 T

BR MF GE PE AL IS PM DU

Conmutador Rotativo

Conmutador Rotativo

10AX - 250V~
- ON - OFF - ON.

21307

-

Ver Teclas / Tapas
Tapa para Conmutador Rotativo con Marcación (I, 0, II)

Tapa para Conmutador Rotativo con Marcación (I, 0, II)

90760 T

BR MF GE PE AL IS PM DU

Tapa para Pulsador/Conmutador Rotativo para Persiana

Tapa para Pulsador/Conmutador Rotativo para Persiana

90761 T

BR MF GE PE AL IS PM DU

Conmutador Rotativo de 3 Posiciones

Conmutador Rotativo de 3 Posiciones

16(4)A - 250V~
- Conexión tuerca tornillo.

21300

-

Ver Teclas / Tapas
Tapa para Interruptor Rotativo de 3 Posiciones

Tapa para Interruptor Rotativo de 3 Posiciones

90765 T

BR MF GE PE AL IS PM DU

Conmutador Rotativo de 4 Posiciones Tecla para Mecanismos Doble Función Luminoso

Conmutador Rotativo de 4 Posiciones Tecla para Mecanismos Doble Función Luminoso

16(4)A - 250V~
-Conexión tuerca tornillo.

21305

-

Ver Teclas / Tapas
Tapa para Interruptor Rotativo de 4 Posiciones

Tapa para Interruptor Rotativo de 4 Posiciones

90766 T

BR MF GE PE AL IS PM DU

Conmutador con Llave

Conmutador con Llave

10AX - 250V~
- ON - OFF - ON.
- Permite retirar la llave en las 3 posiciones.
- Conexión tuerca tornillo.

21352

-

Pulsador con Llave

Pulsador con Llave

10A - 250V~
- ON - OFF - ON.
- Sólo permite retirar la llave en la posición OFF.
- Conexión tuerca tornillo.

21351

-

Ver Teclas / Tapas
Tapa para Pulsador/ Conmutador con Llave

Tapa para Pulsador/ Conmutador con Llave

90351 T

BR MF GE PE AL IS PM DU

Conmutador con Tirador

Conmutador con Tirador

10AX - 250V~
- NA+NC.
- Conexión tuerca tornillo.

21092

-

Pulsador con Tirador

Pulsador con Tirador

10A - 250V~
- NA.
- Conexión tuerca tornillo.

21091

-

Pulsador con Tirador (NA+NC)

Pulsador con Tirador (NA+NC)

10A - 250V~
- NA+NC.
- Conexión tuerca tornillo.

21090

-

Ver Teclas / Tapas
Tapa para Conmutador/ Pulsador con Tirador

Tapa para Conmutador/ Pulsador con Tirador

- Aproximadamente 65cm de Tirador.

90741 T

BR MF GE PE AL IS PM DU
