Cuadros Eléctricos

Cuadros Eléctricos

Leyenda

  • ICP - Interruptor de Control de Potencia;

  • RTR - Registro de Terminación de Red;

  • CC - Salidas de Cable Coaxial;

  • PC - Salidas de Pares de Cobre;

  • CATI - Caja Auxiliar para RTR;

  • BR - Blanco.

CUADROS DE TELECOMUNICACIONES SEMIMONTADOS - RTR (REGISTRO DE TERMINACIÓN DE RED)

  Designación Ref.ª Mód. Nº Filas AxAxP (mm) Color

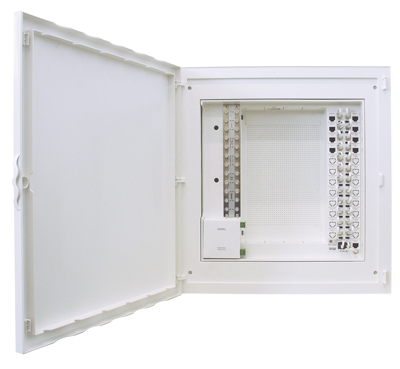

Interior de Puerta para RTR

Interior de Puerta para RTR

6 SALIDAS DE CABLE COAXIAL (CC) Y HASTA 12 SALIDAS DE PARES DE COBRE (PC)
Accesorios:
- Repartidor PC con conectores Cat. 6 UTP (1 entrada y 6 salidas, expansible hasta 12 salidas);
- Repartidor doble coaxial (2 entradas y 2 x 6 salidas);
- Repartidor FO con acoplador de fibra óptica SC/APC Simplex - 4 unidades;
- Conector macho tipo F 90° de compresión (ref. 82605) - 8 unidades;
- Terminación tipo F de 75 Ohms (ref. 82681) - 6 unidades;
- Regleta de conexión de 9 conexiones tierra (ref. 60903) – 1 unidad;
- Toma Schuko (ref. 45132 SBR) - 1 unidad; - Hoja y etiqueta autoadhesivas de identificación de tomas terminales.

60048 2LB

-

-

577x400x11

BR

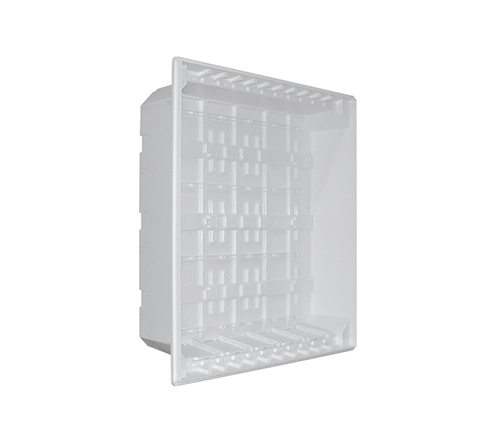

Caja de Empotrar para Cuadro

Caja de Empotrar para Cuadro

- Caja resistente a 850 °C adecuada para instalación en mampostería o paredes huecas.

60048 2GB

-

-

552x380x113

-

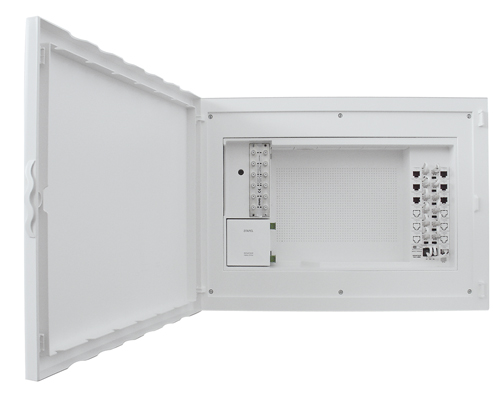

Interior y Puerta para RTR

Interior y Puerta para RTR

8 SALIDAS DE CABLE COAXIAL (CC) Y HASTA 24 SALIDAS DE PARES DE COBRE (PC)
- Accesorios:
- Repartidor PC con conectores Cat. 6 UTP (1 entrada y 8 salidas, expansible hasta 24 salidas);
- Repartidor doble coaxial (2 entradas y 2 x 8 salidas);
- Repartidor FO con acoplador de fibra óptica SC/APC Simplex - 4 unidades;
- Conector macho tipo F 90° de compresión (ref. 82605) - 10 unidades;
- Terminación tipo F de 75 Ohms (ref. 82681) - 8 unidades;
- Regleta de conexión de 9 conexiones tierra (ref. 60903) – 1 unidad;
- Toma Schuko (ref. 45132 SBR) - 1 unidad;
- Hoja y etiqueta autoadhesivas de identificación de tomas terminales.

60060 3NB

-

-

505x525x11

BR

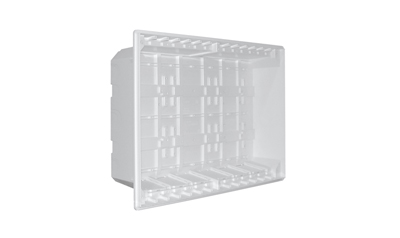

Caja de Empotrar para Cuadro

Caja de Empotrar para Cuadro

- Caja resistente a 850 °C adecuada para instalación en mampostería o paredes huecas.

60060 3GB

-

-

480x505x113

-
Interior y Puerta para RTR

Interior y Puerta para RTR

12 SALIDAS DE CABLE COAXIAL (CC) Y HASTA 24 SALIDAS DE PARES DE COBRE (PC)
- Accesorios:
- Repartidor PC con conectores Cat. 6 UTP (1 entrada y 12 salidas, expansible hasta 24 salidas);
- Repartidor doble coaxial (2 entradas y 2 x 12 salidas);
- Repartidor FO con acoplador de fibra óptica SC/APC Simplex - 4 unidades;
- Conector macho tipo F 90° de compresión (ref. 82605) - 14 unidades;
- Terminación tipo F de 75 Ohms (ref. 82681) - 12 unidades;
- Regleta de conexión de 9 conexiones tierra (ref. 60903) – 1 unidad;
- Toma Schuko (ref. 45132 SBR) - 1 unidad;
- Hoja y etiqueta autoadhesivas de identificación de tomas terminales.

60060 3MB

-

-

505x525x11

BR

Caja de Empotrar para Cuadro

Caja de Empotrar para Cuadro

- Caja resistente a 850 °C adecuada para instalación en mampostería o paredes huecas.

60060 3GB

-

-

480x505x113

-
