Cuadros Eléctricos

Cuadros Eléctricos

Leyenda

  • ICP - Interruptor de Control de Potencia;

  • RTR - Registro de Terminación de Red;

  • CC - Salidas de Cable Coaxial;

  • PC - Salidas de Pares de Cobre;

  • CATI - Caja Auxiliar para RTR;

  • BR - Blanco.

CUADROS ELÉCTRICOS DE ENTRADA PARA DCP (Completos)

  Designación Ref.ª Mód. Nº Filas AxAxP (mm) Color

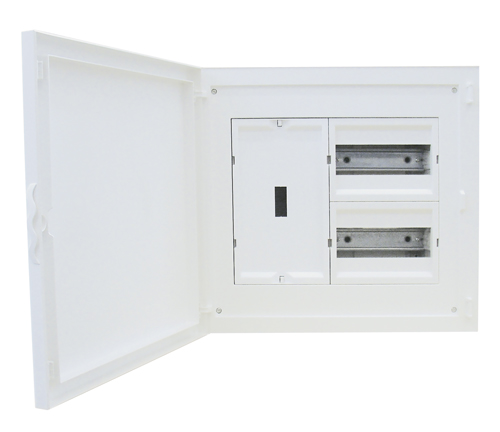

Cuadro de Entrada de Empotrar Completo - 16 Módulos (2x8)+ICP

Cuadro de Entrada de Empotrar Completo - 16 Módulos (2x8)+ICP

- Caja resistente a 850 °C adecuada para instalación en mampostería o paredes huecas.
- Accesorios: - Regleta de conexión de 9 conexiones Neutro (ref. 60902) – 1 unidad.
- Regleta de conexión de 9 conexiones Tierra (ref. 60903) – 1 unidad.
- Se suministran con canal DIN, hoja y etiqueta autoadhesivas de identificación de circuitos y máscara tapa-módulos.

60016 2BB

16

2

433x400x148

BR

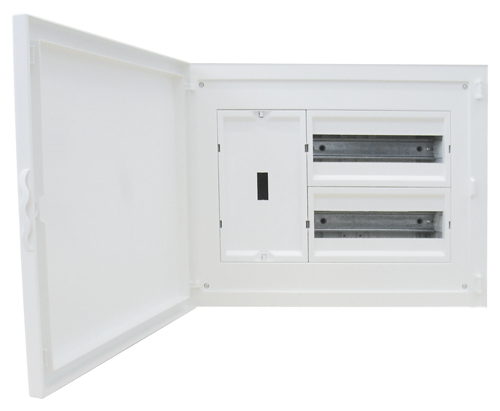

Cuadro de Entrada de Empotrar Completo - 24 Módulos (2x12)+ICP

Cuadro de Entrada de Empotrar Completo - 24 Módulos (2x12)+ICP

- Caja resistente a 850 °C adecuada para instalación en mampostería o paredes huecas.
- Accesorios: - Regleta de conexión de 9 conexiones Neutro (ref. 60902) – 2 unidades.
- Regleta de conexión de 20 conexiones Tierra (ref. 60905) – 1 unidad.
- Se suministran con canal DIN, hoja y etiqueta autoadhesivas de identificación de circuitos y máscara tapa-módulos.

60024 2BB

24

2

505x400x148

BR

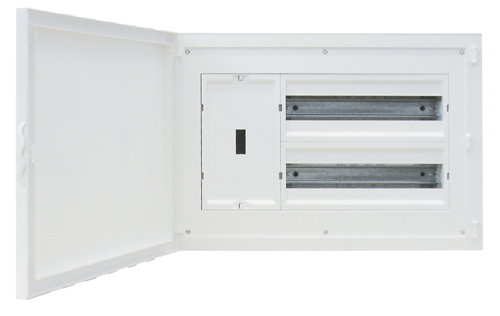

Cuadro de Entrada de Empotrar Completo - 32 Módulos (2x16)+ICP

Cuadro de Entrada de Empotrar Completo - 32 Módulos (2x16)+ICP

- Caja resistente a 850 °C adecuada para instalación en mampostería o paredes huecas.
- Accesorios: - Regleta de conexión de 9 conexiones Neutro (ref. 60902) – 2 unidades.
- Regleta de conexión de 20 conexiones Tierra (ref. 60905) – 1 unidad.
- Se suministran con canal DIN, hoja y etiqueta autoadhesivas de identificación de circuitos y máscara tapa-módulos.

60032 2BB

32

2

577x400x48

BR

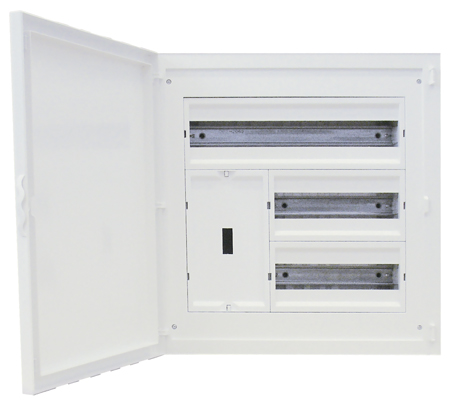

Cuadro de Entrada de Empotrar Completo - 44 Módulos (2x12+1x20)+ICP

Cuadro de Entrada de Empotrar Completo - 44 Módulos (2x12+1x20)+ICP

- Caja resistente a 850 °C adecuada para instalación en mampostería o paredes huecas.
- Accesorios: - Regleta de conexión de 9 conexiones Neutro (ref. 60902) – 1 unidad.br> - Regleta de conexión de 20 conexiones Neutro (ref. 60904) – 1 unidad.br> - Regleta de conexión de 20 conexiones Tierra (ref. 60905) – 2 unidades.br> - Se suministran con canal DIN, hoja y etiqueta autoadhesivas de identificación de circuitos y máscara tapa-módulos.

60044 3BB

44

3

505x525x148

BR

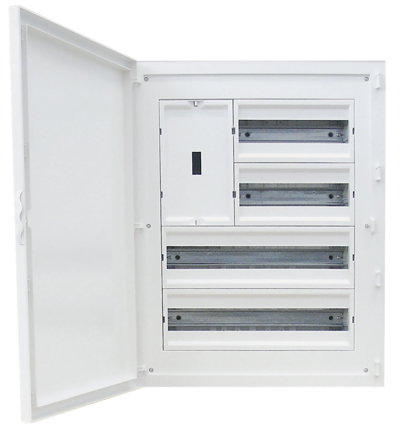

Cuadro de Entrada de Empotrar Completo - 64 Módulos (2x12+2x20)+ICP

Cuadro de Entrada de Empotrar Completo - 64 Módulos (2x12+2x20)+ICP

- Caja resistente a 850 °C adecuada para instalación en mampostería o paredes huecas.
- Accesorios: - Regleta de conexión de 9 conexiones Neutro (ref. 60902) – 2 unidades.
- Regleta de conexión de 20 conexiones Neutro (ref. 60904) – 1 unidad.
- Regleta de conexión de 20 conexiones Tierra (ref. 60905) – 2 unidades.
- Se suministran con canal DIN, hoja y etiqueta autoadhesivas de identificación de circuitos y máscara tapa-módulos (2 unidades).

60064 4BB

64

4

505x650x148

BR
